Από μπλοκ κινητήρων μέχρι φανάρια δρόμου και μαγειρικά σκεύη, ο χυτοσίδηρος χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών χάρη στην εξαιρετική του ικανότητα χύτευσης και την οικονομική του αποδοτικότητα.

Οι ιδιότητές του εξαρτώνται σε μεγάλο βαθμό από τον τύπο και το σχήμα του άνθρακα που περιέχει, καθιστώντας τη μεταλλογραφική ανάλυση απαραίτητη για την κατανόηση και τη διασφάλιση της ποιότητας των εξαρτημάτων από χυτοσίδηρο.

Εδώ θα βρείτε βασικές πληροφορίες σχετικά με τη μεταλλογραφική προετοιμασία του χυτοσιδήρου, συμπεριλαμβανομένων των διαφορετικών τύπων, της ταξινόμησης και των συνιστώμενων μεθόδων παρασκευής του.

Ο χυτοσίδηρος είναι μια οικογένεια κραμάτων με βάση τον σίδηρο που περιέχουν περισσότερο από 2,06% άνθρακα, συνήθως περίπου 3% άνθρακα και 2% πυρίτιο, μαζί με στοιχεία όπως μαγγάνιο, φώσφορο και θείο. Διαμορφώνεται κυρίως μέσω χύτευσης και μπορεί να ταξινομηθεί ανάλογα με το σχήμα του γραφίτη που περιέχει. Ο φαιός χυτοσίδηρος (CJL) διαθέτει φυλλοειδή (λαμελλική) μορφή γραφίτη, προσφέροντας εξαιρετική χυτευσιμότητα, απόσβεση κραδασμών, υψηλή θερμική αγωγιμότητα και καλή κατεργασιμότητα. Ο ελατός χυτοσίδηρος (CJS) περιέχει σφαιροειδή γραφίτη που σχηματίζεται με την προσθήκη μαγνησίου ή δημητρίου, με αποτέλεσμα υψηλή ολκιμότητα και μηχανικές ιδιότητες παρόμοιες με του χάλυβα. Ο χυτοσίδηρος με συμπαγή γραφίτη (CGI· CJV) περιέχει σκωληκοειδείς μορφές γραφίτη, που παράγονται με μικρότερες ποσότητες μαγνησίου ή δημητρίου, και προσφέρει ισορροπία μεταξύ αντοχής και θερμικής αγωγιμότητας. Ο λευκός χυτοσίδηρος είναι ο μόνος τύπος που δεν περιέχει ελεύθερο γραφίτη.

Ο χυτοσίδηρος ξεχωρίζει ως ένα από τα πιο οικονομικά δομικά υλικά, προσφέροντας εξαιρετική χυτευσιμότητα και ελάχιστη συρρίκνωση κατά τη στερεοποίηση. Ωστόσο, είναι εύθραυστος, έχει περιορισμένη αντοχή σε υψηλές θερμοκρασίες και δεν μπορεί να υποστεί πλαστική παραμόρφωση. Χάρη στις ιδιότητές του, χρησιμοποιείται ευρέως για μεγάλα εξαρτήματα όπως μπλοκ κινητήρων, περιβλήματα μηχανών, στροφαλοφόρους άξονες, δομικά στοιχεία κτιρίων, καθώς και για μαγειρικά σκεύη και καλοριφέρ.

Μεταλλογραφική προετοιμασία χυτοσιδήρου

Η μεταλλογραφική προετοιμασία του χυτοσιδήρου αποτελεί κρίσιμο στάδιο στον ποιοτικό έλεγχο, καθώς οι μηχανικές ιδιότητες του υλικού επηρεάζονται έντονα από τη μορφολογία (π.χ. σχήμα, όγκος) του γραφίτη. Ο χαρακτηρισμός του γραφίτη στον χυτοσίδηρο μπορεί να πραγματοποιηθεί απευθείας σε γυαλισμένο, μη προσβεβλημένο δείγμα, συνήθως με τη χρήση πρότυπων διαγραμμάτων αναφοράς ή μεθόδων ανάλυσης εικόνας. Ωστόσο, απαιτείται προσβολή (etching) για την αποκάλυψη και αξιολόγηση της δομής της μεταλλικής μήτρας. Η ακριβής μεταλλογραφική ανάλυση είναι απαραίτητη όχι μόνο για τον έλεγχο της παραγωγικής διαδικασίας, αλλά και για τη συνεχή ανάπτυξη και βελτιστοποίηση των υλικών χυτοσιδήρου.

Κοπή και εγκιβωτισμός

Λόγω της εύθραυστης φύσης του και της σχετικά υψηλής σκληρότητας, ο χυτοσίδηρος απαιτεί προσεκτική κοπή ώστε να αποφεύγεται η δημιουργία μικροδομικών βλαβών, όπως ρωγμές, υπερθέρμανση ή αποκόλληση γραφίτη. Η στρατηγική κοπής εξαρτάται από τον τύπο του χυτοσιδήρου:

• Ο λευκός χυτοσίδηρος είναι εξαιρετικά σκληρός λόγω της υψηλής περιεκτικότητας σε καρβίδια, με τιμές σκληρότητας που υπερβαίνουν τα HV 600. Για αξιόπιστη κοπή αυτού του υλικού, συνιστάται η χρήση δίσκου κοπής καρβιδίου πυριτίου με ρητινώδη σύνδεση, όπως ο τύπος QATM FS-E, διαθέσιμος σε διαμέτρους από 250 έως 600 mm.
• Ο φαιός χυτοσίδηρος και άλλοι τύποι που περιέχουν γραφίτη (π.χ. ελατός χυτοσίδηρος, CGI) κόβονται κάπως ευκολότερα, αν και παραμένουν σχετικά σκληροί. Για αυτά τα υλικά προτείνεται η χρήση δίσκου κοπής τύπου FS-D ή εναλλακτικά FS-E για βέλτιστη απόδοση.

Για να εξασφαλιστούν καθαρές και χωρίς φθορές τομές, είναι σημαντική η χρήση μηχανής κοπής υψηλής ακρίβειας με επαρκή ροή ψυκτικού υγρού ώστε να αποφεύγεται η υπερθέρμανση. Πρέπει να εφαρμόζεται μέτρια πίεση πρόωσης για την αποφυγή μικρορωγμών ή αποκολλήσεων, ενώ το δείγμα πρέπει να είναι σταθερά συγκρατημένο ώστε να αποτρέπεται η μετακίνηση ή οι κραδασμοί κατά την κοπή.

Ο εγκιβωτισμός συνιστάται για δείγματα χυτοσιδήρου που απαιτούν υψηλή ποιότητα ακμών και συνεπή προετοιμασία, όπως σε ανάλυση αστοχίας ή λεπτομερή μικροδομική αξιολόγηση. Ωστόσο, για μεγάλα δείγματα ή για συνήθη ποιοτικό έλεγχο, συχνά χρησιμοποιείται προετοιμασία χωρίς εγκιβωτισμό για εξοικονόμηση χρόνου και πόρων.

Όταν απαιτείται εγκιβωτισμός, η θερμή μέθοδος αποτελεί την προτιμώμενη επιλογή λόγω της ταχύτητας και της αντοχής της. Συνιστάται η χρήση EPO BLACK, μιας υψηλής απόδοσης εποξικής ρητίνης ενισχυμένης με ορυκτά και υαλοΐνες. Προσφέρει πολύ μικρό σχηματισμό κενών, εξαιρετική διατήρηση ακμών και υψηλή παραλληλότητα. Η υψηλή περιεκτικότητα σε πληρωτικά βελτιώνει επίσης την κατεργασιμότητα, κάτι ιδιαίτερα σημαντικό για σκληρότερους τύπους χυτοσιδήρου. Για τυπικές εφαρμογές, ο βακελίτης αποτελεί μια οικονομική εναλλακτική λύση.

Λείανση και στίλβωση

Η σωστή λείανση και στίλβωση είναι απαραίτητες για την αποκάλυψη της μικροδομής του χυτοσιδήρου χωρίς να προκαλούνται παραμορφώσεις ή βλάβες στη δομή του γραφίτη. Στόχος είναι η δημιουργία μιας επίπεδης επιφάνειας, χωρίς χαρακιές, που να διατηρεί τόσο τη μορφολογία του γραφίτη όσο και τη μεταλλική μήτρα, επιτρέποντας έτσι ακριβή μεταλλογραφική αξιολόγηση. Μια προτεινόμενη μέθοδος προετοιμασίας για χυτοσιδήρους τύπου CJS και CJL παρουσιάζεται συνήθως σε σχετικούς πίνακες οδηγιών.

Ο χυτοσίδηρος είναι επιρρεπής στη διάβρωση κατά τη διάρκεια αλλά και μετά την προετοιμασία, γι’ αυτό ο καθαρισμός πρέπει να γίνεται γρήγορα και προσεκτικά. Χρησιμοποιείτε πάντα κρύο νερό για το αρχικό ξέπλυμα, αποφεύγοντας όμως την παρατεταμένη έκθεση του δείγματος στο νερό. Στη συνέχεια, ξεπλύνετε άμεσα και σχολαστικά με αιθανόλη και στεγνώστε το δείγμα με θερμό αέρα.

Χημική προσβολή (Etching)

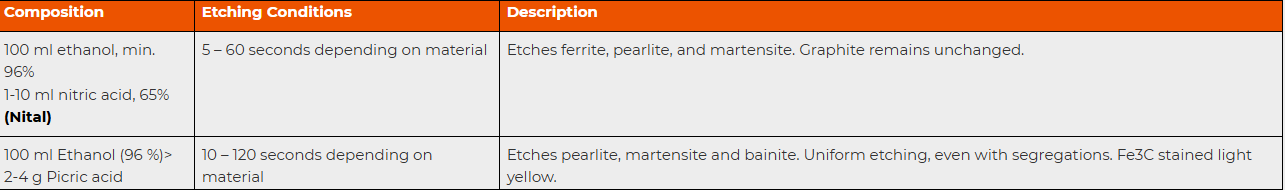

Κατά την αξιολόγηση της μορφολογίας του γραφίτη στον χυτοσίδηρο, δηλαδή του σχήματος, του μεγέθους και της κατανομής του, δεν απαιτείται χημική προσβολή, καθώς ο γραφίτης είναι ήδη ορατός στη γυαλισμένη, μη προσβεβλημένη επιφάνεια. Ωστόσο, για τη λεπτομερέστερη μελέτη της μεταλλικής μήτρας και των φάσεων που υπάρχουν στη μικροδομή, είναι απαραίτητη η χημική προσβολή. Μια επισκόπηση των πιο συνηθισμένων αντιδραστηρίων προσβολής για τον χυτοσίδηρο παρουσιάζεται συνήθως σε σχετικούς πίνακες.

Σημείωση Ασφάλειας: Τα οξέα πρέπει να χρησιμοποιούνται με προσοχή. Να φοράτε κατάλληλο προστατευτικό εξοπλισμό και να τηρείτε τις οδηγίες ασφάλειας του εργαστηρίου.

Ως μέρος της δέσμευσής της για συνεχή ανταλλαγή πληροφοριών και υποστήριξη της τεχνικής κοινότητας, η Applied Laboratory and Engineering Solutions (AppLES) μοιράζεται επιστημονικές και τεχνικές πληροφορίες που συμβάλλουν στην καλύτερη κατανόηση των μεταλλογραφικών διεργασιών. Μέσω της τεχνογνωσίας της και των λύσεων που παρέχει στον τομέα της μεταλλογραφίας και του εργαστηριακού εξοπλισμού, η εταιρεία στοχεύει να υποστηρίξει τις βιομηχανίες και τα ερευνητικά εργαστήρια στη βελτίωση των διαδικασιών ποιοτικού ελέγχου και της ανάλυσης υλικών.

Συχνές Ερωτήσεις:

1. Γιατί είναι σημαντική η μεταλλογραφική προετοιμασία για τον χυτοσίδηρο;
   Η μεταλλογραφική προετοιμασία είναι απαραίτητη για την αξιολόγηση της εσωτερικής δομής του χυτοσιδήρου. Επιτρέπει την εξέταση χαρακτηριστικών όπως η κατανομή του γραφίτη και οι φάσεις της μήτρας, τα οποία επηρεάζουν άμεσα τις μηχανικές ιδιότητες, όπως η αντοχή, η ολκιμότητα και η αντοχή στη φθορά.
2. Ποιοι είναι οι διαφορετικοί τύποι χυτοσιδήρου και σε τι διαφέρουν;
   Οι συνηθέστεροι τύποι είναι ο φαιός χυτοσίδηρος (CJL), ο ελατός χυτοσίδηρος (CJS), ο χυτοσίδηρος με συμπαγή γραφίτη (CGI) και ο λευκός χυτοσίδηρος. Διαφέρουν κυρίως ως προς τη μορφή και την κατανομή του άνθρακα, γεγονός που επηρεάζει την απόδοση, την κατεργασιμότητα και τα πεδία εφαρμογής τους.
3. Μπορεί ο χυτοσίδηρος να προετοιμαστεί χωρίς εγκιβωτισμό;
   Ναι, ιδιαίτερα στην περίπτωση μεγάλων εξαρτημάτων ή για τυπικούς ελέγχους ποιότητας. Ωστόσο, για λεπτομερή ανάλυση και εφαρμογές όπου η ποιότητα των ακμών είναι κρίσιμη, ο εγκιβωτισμός, συνήθως με θερμή συμπίεση, προσφέρει καλύτερο έλεγχο και επαναληψιμότητα.
4. Τι καθιστά δύσκολη την προετοιμασία του χυτοσιδήρου;
   Ο χυτοσίδηρος είναι εύθραυστος και συχνά σκληρός, γεγονός που τον καθιστά επιρρεπή σε ρωγμές, αποκολλήσεις ή απομάκρυνση γραφίτη κατά την κοπή και τη λείανση. Η σωστή επιλογή εργαλείων και παραμέτρων κατεργασίας είναι κρίσιμη για την αποφυγή τεχνητών σφαλμάτων προετοιμασίας.
5. Πώς μπορώ να αποφύγω τη διάβρωση κατά την προετοιμασία του δείγματος;
   Για την ελαχιστοποίηση της διάβρωσης, καθαρίζετε τα δείγματα χυτοσιδήρου γρήγορα χρησιμοποιώντας κρύο νερό, ξεπλένετε καλά με αιθανόλη και τα στεγνώνετε με θερμό αέρα. Αποφεύγετε την παρατεταμένη έκθεση στην υγρασία και χρησιμοποιείτε άνυδρη αλκοόλη για δείγματα ιδιαίτερα ευαίσθητα στη διάβρωση.
6. Είναι απαραίτητη η χημική προσβολή για την εξέταση της μικροδομής του χυτοσιδήρου;
   Εξαρτάται από το τι θέλετε να εξετάσετε. Τα χαρακτηριστικά του γραφίτη,όπως το σχήμα και η κατανομή, είναι ορατά σε γυαλισμένη, μη προσβεβλημένη επιφάνεια. Ωστόσο, για την ανάλυση της μεταλλικής μήτρας (π.χ. περλίτης, φερρίτης ή καρβίδια), απαιτείται χημική προσβολή, συνήθως με αντιδραστήρια όπως το Nital ή το αντιδραστήριο Murakami.
